Selectarea mașinii: Cum să estimați puterea necesară pentru un descărcator cu șurub

Selectând dreapta Screw Ship Deloader pentru operarea portului dvs. este o decizie critică care are un impact direct asupra eficienței, costurilor operaționale și fiabilității pe termen lung. În centrul acestui proces de selecție se află estimarea precisă a cerințelor de putere. Un motor subdimensionat duce la blocări frecvente, întreținere sporită și eșec la atingerea ratelor țintă de descărcare, în timp ce unul supradimensionat duce la cheltuieli de capital inutile și un consum mai mare de energie. Acest ghid oferă o abordare cuprinzătoare, pas cu pas, pentru estimarea puterii necesare pentru a Screw Ship Deloader , aprofundând în factorii cheie și calculele care definesc calculul puterii transportorului cu șurub pentru aceste mașini complexe. Un cuvenit estimarea puterii pentru descărcarea în vrac este fundamentală pentru asigurarea performanțelor optime și a rentabilității investiției.

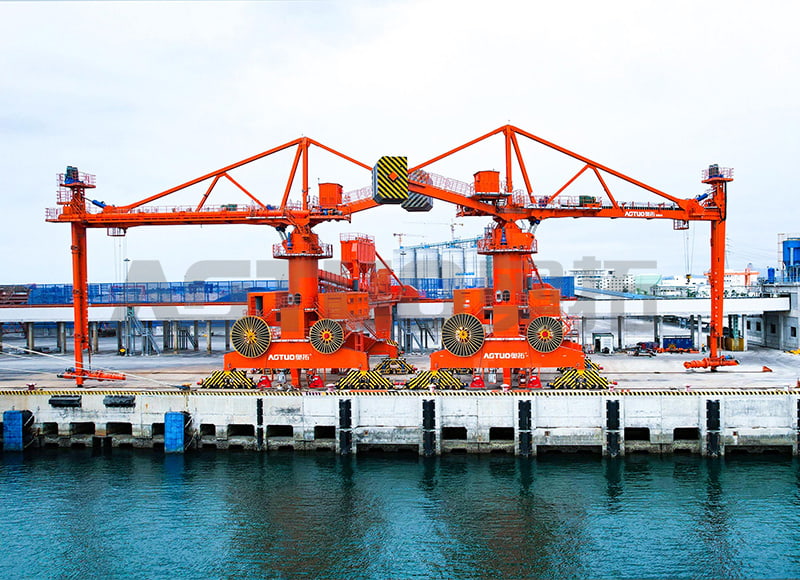

1000-70000 DWT 200-1500t/h Descărcător mobil cu șurub pe șină

Înțelegerea componentelor de bază ale cererii de energie

Puterea totală necesară pentru a conduce a Screw Ship Deloader nu este o singură valoare, ci suma mai multor componente distincte. Fiecare dintre aceste componente reprezintă o forță pe care motorul trebuie să o depășească pentru a muta materialul din cala navei către sistemul de primire de la mal. Înțelegerea acestor elemente este primul pas în orice acuratețe Ghid de dimensionare a motorului de descărcare .

• Puterea de manipulare a materialelor (pag _H ): Aceasta este puterea necesară pentru a ridica și a muta efectiv materialul în vrac pe lungimea și înclinarea transportorului cu șurub. Este direct legat de capacitatea, înălțimea de ridicare și lungimea transportorului.
• Puterea de frecare a materialului (pag _F ): Pe măsură ce materialul se mișcă, se freacă de șuruburile și de jgheab, creând frecare. Această componentă este influențată de abrazibilitatea materialului și de coeficientul său de frecare intern.
• Puterea transportorului gol (pag _E ): Aceasta este puterea necesară pentru a rula pur și simplu descărcatorul gol, depășind frecarea mecanică în rulmenți, cutii de viteze și alte părți în mișcare.
• Sarcini suplimentare: Funcționarea înclinată, factorii de mediu cum ar fi rezistența vântului pe braț și puterea necesară pentru sistemele auxiliare, cum ar fi mișcările de ridicare și de rotire, contribuie, de asemenea, la cererea totală.

Factori cheie care influențează cerințele de putere

Estimarea cu precizie a puterii este o problemă cu mai multe variabile. Înainte de a putea începe orice calcul, este esențial să culegeți date specifice despre materialul de manipulat și parametrii de funcționare ai descărcatorului. Aceste date formează baza unui sistem de încredere estimarea puterii pentru descărcarea în vrac .

• Densitatea în vrac a materialului (γ): Greutatea pe unitate de volum (de exemplu, kg/m³) a materialului. Materialele mai grele, cum ar fi minereul de fier, necesită mult mai multă putere decât materialele mai ușoare precum cerealele.
• Capacitate de descărcare (Q): Debitul masic dorit (de exemplu, tone pe oră). Acesta este un factor principal al necesarului de putere.
• Lungimea transportorului (L) și înclinația (H): Distanța orizontală totală și înălțimea de ridicare verticală pe care trebuie să le transportați materialul. Transportoarele mai lungi și mai abrupte necesită mai multă putere.
• Factorul de frecare a materialului (f): O valoare adimensională care reprezintă caracteristicile de curgere ale materialului și interacțiunea acestuia cu suprafețele transportoare. Este mai mare pentru materialele lipicioase sau abrazive.
• Coeficient de umplere (φ): Raportul dintre suprafața secțiunii transversale umplută cu material și suprafața totală disponibilă. De obicei, aceasta este între 15% și 45% pentru transportoarele cu șurub pentru a preveni supraîncărcarea.

Tabel de comparație a proprietăților materialelor

Proprietățile materialului în vrac sunt poate cea mai semnificativă variabilă. Următorul tabel oferă valori tipice pentru materialele comune, care sunt intrări cruciale pentru calculul puterii transportorului cu șurub .

O metodologie de calcul pas cu pas a puterii

În timp ce software-ul detaliat este adesea folosit pentru proiectele finale, o estimare manuală oferă o perspectivă neprețuită. Următoarea metodologie, bazată pe standardele CEMA (Conveyor Equipment Manufacturers Association), subliniază procesul pentru un transportor cu șnec orizontal de bază. Aceasta formează nucleul oricărui Ghid de dimensionare a motorului de descărcare .

Pasul 1: Calculați puterea de manipulare a materialelor (pag _H )

Aceasta este puterea necesară pentru a deplasa masa materialului pe distanța necesară. Formula este:

P _H (kW) = (C * L * g) / 3600

Unde: C = Capacitate (kg/h), L = Lungimea transportorului (m), g = Gravitație (9,81 m/s²). Pentru transportoarele înclinate, „L” este înlocuit cu distanța totală de transport, ceea ce crește semnificativ necesarul de putere.

• Exemplu: Pentru o capacitate de 500 t/h (500.000 kg/h) peste 30 de metri: P _H = (500.000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Considerare: Această componentă este cea mai sensibilă la modificările capacității și înălțimii de ridicare.

Pasul 2: Calculați puterea de frecare a materialului (P _F )

Aceasta ține seama de frecarea dintre material și șurub/jgheab. Formula este:

P _F (kW) = (C * L * f) / 3670

Unde: f este factorul de frecare a materialului (de exemplu, 1,5 pentru ciment, 4,0 pentru clincher).

• Exemplu (continuare): Pentru ciment (f=1,5) peste 30 de metri: P _F = (500.000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Considerare: Materialele abrazive cu un factor „f” ridicat vor crește drastic această valoare.

Pasul 3: Luați în considerare eficiența și determinați puterea instalată

Valorile puterii calculate sunt teoretice și nu țin cont de pierderile mecanice. Puterea totală necesară la arborele motorului se găsește prin împărțirea sumei tuturor componentelor de putere la randamentul general al acționării (η).

P _Total = (P _H P _F P _E ) / η

• Eficiență (η): Pentru un sistem care implică o cutie de viteze și rulmenți, η este de obicei între 0,85 și 0,95.
• Puterea transportorului gol (pag _E ): Aceasta poate fi estimată din datele producătorului sau ca un mic procent (de exemplu, 5-10%) din puterea materialului pentru estimările inițiale.
• Dimensiunea finala: Un factor de siguranță de 10-15% este de obicei adăugat la P _Total pentru a ajunge la puterea finală instalată a motorului, asigurându-se că poate face față sarcinilor de pornire și supraîncărcărilor minore.

Considerații avansate pentru aplicațiile din lumea reală

Calculul de bază oferă o bază, dar reală specificația șurubului de descărcare necesită contabilizarea unor dinamici mai complexe. Companiile cu o vastă experiență în inginerie, cum ar fi Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integrează acești factori în proiectarea lor pentru echipamente capabile să manipuleze până la 3000t/h.

• Unități de frecvență variabilă (VFD): Utilizarea unui VFD permite motorului să funcționeze la viteze diferite și oferă o „pornire ușoară”, reducând curentul de vârf și solicitarea mecanică în timpul pornirii, care poate fi mai mare decât puterea de funcționare.
• Condiții non-standard: Operațiunile la frig extrem pot afecta proprietățile materialului și vâscozitatea lubrifiantului, în timp ce umiditatea ridicată poate crește aderența anumitor materiale, ambele influențând cererea de putere.
• Unități de acționare multiple: Pentru dispozitivele de descărcare cu șuruburi foarte lungi, puterea poate fi furnizată de mai multe motoare plasate la intervale de-a lungul lungimii pentru a preveni torsiune excesivă pe arborele șurubului.
• Puterea de integrare a sistemului: Totalul estimarea puterii pentru descărcarea în vrac trebuie să includă, de asemenea, energia necesară pentru ridicarea (ridicarea/coborârea) brațului, rotirea (rotirea) descărcatorului și sistemele de colectare a prafului.

Întrebări frecvente

Care este cea mai frecventă greșeală la dimensionarea unui motor pentru un descărcator de nave cu șurub?

Cea mai frecventă și costisitoare greșeală este subestimarea factorului de frecare a materialului (valoarea „f”) și a ineficienței generale a sistemului. Inginerii se concentrează adesea pe puterea de ridicare de bază (P _H ), dar nu reușesc să ia în considerare în mod adecvat energia suplimentară necesară pentru a împinge materiale abrazive sau lipicioase, cum ar fi clincherul sau cărbunele umed prin jgheab. Această neglijare, combinată cu utilizarea unei eficiențe a conducerii prea optimiste, conduce la selectarea unui motor subdimensionat care se va supraîncărca, se va declanșa constant și va avea o durată de viață scurtă. Un robust Ghid de dimensionare a motorului de descărcare pune întotdeauna accent pe factorii de frecare conservatori, specifici materialului.

Cum afectează alegerea materialului calculul puterii dincolo de doar densitatea?

În timp ce densitatea are un impact direct asupra puterii de manipulare a materialelor (P _H ), caracteristicile fizice ale materialului influențează profund puterea de frecare a materialului (P _F ). Un material abraziv precum minereul de fier sau clincherul are un factor de frecare foarte mare („f”), care poate multiplica P _F componentă de mai multe ori peste cea a unui material care curge liber, cum ar fi cerealele. Mai mult, materialele cu tendință de a se aglomera sau de a adera necesită un coeficient de umplere (φ) mai mic pentru a preveni blocajele, ceea ce poate necesita un șurub cu diametru mai mare care rulează la o viteză diferită pentru a obține aceeași capacitate, afectând indirect echilibrul de putere. Prin urmare, un amănunțit calculul puterii transportorului cu șurub este imposibil fără proprietăți detaliate ale materialului.

Este mai bine să aveți un motor supradimensionat sau subdimensionat pentru un șurub de descărcare?

Deși ambele au dezavantaje, un motor subdimensionat este fără echivoc cea mai proastă opțiune. Un motor subdimensionat nu va furniza capacitatea necesară, va bloca sub sarcină, se va supraîncălzi și va necesita întreținere constantă, ceea ce duce la timpi de nefuncționare și costuri de operare excesive. Un motor supradimensionat, deși implică o cheltuială de capital inițială mai mare și funcționează potențial într-un punct mai puțin eficient al curbei sale de putere, va îndeplini sarcina în mod fiabil. Cu variatoarele de frecvență moderne (VFD), ineficiența operațională a unui motor supradimensionat poate fi atenuată. Prin urmare, atunci când aveți îndoieli, este o practică standard în industrie să se aplice un factor de siguranță și să se încline către un motor puțin mai mare pentru a asigura fiabilitatea, un principiu cheie în specificația șurubului de descărcare .

Pot folosi un calcul standard cu transportoare cu șurub pentru o aplicație de descărcare a navelor?

Puteți să-l utilizați ca punct de plecare, dar un descărcator de nave introduce complexități unice pe care un calcul standard nu le poate capta. Natura dinamică a operațiunii - în care lungimea și înclinarea transportorului cu șurub intern se pot schimba pe măsură ce brațul este umflat și poziția navei se schimbă - înseamnă că cererea de putere nu este constantă. În plus, nevoia de fiabilitate ridicată într-un mediu portuar solicitant 24/7 justifică factori de siguranță mai mari. Este foarte recomandat să utilizați un software de inginerie specializat sau să vă consultați cu producători cu experiență care au un istoric dovedit în domeniul estimarea puterii pentru descărcarea în vrac sisteme care trebuie să funcţioneze în aceste condiţii variabile şi dure.
