1000-70000 DWT 200-1500t/h Descărcător mobil cu șurub pe șină

Descărcare continuă pentru nave de 1.000–70.000 DWT

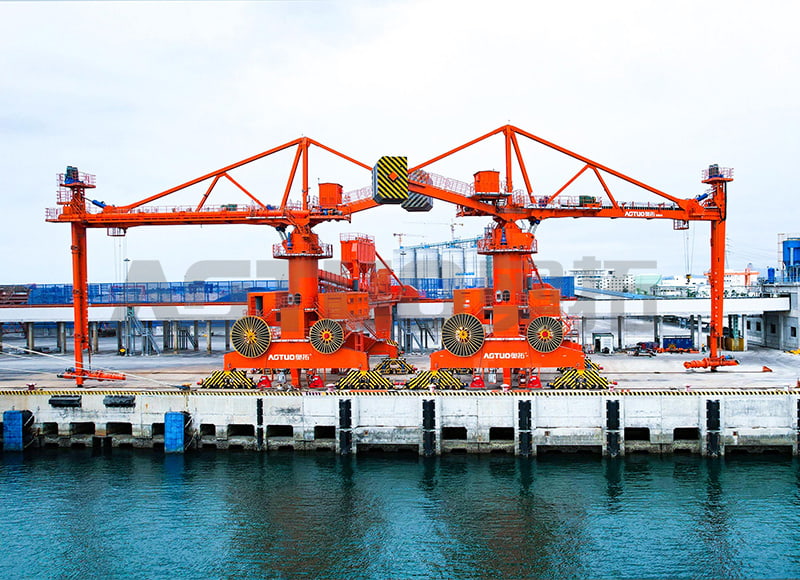

Descărcătorul de nave cu șurub și șină ATXL-B merge longitudinal pe șina de andocare și ajunge la fiecare trapă printr-o combinație de deplasare a portalului, rotire orizontală a turnului cu ±135°, ridicarea brațului cu ±30° și un braț vertical care se balansează 30° spre interior și 40° spre exterior. Această mișcare tridimensională permite alimentatorului să urmărească suprafața materialului din interiorul calei fără a repoziționa vasul.

Materialul este ridicat de șurubul vertical în șurubul orizontal și descărcat în sistemul de transport de la mal printr-un jgheab de transfer etanș. Deoarece traseul materialului este complet închis de la carcasa de admisie la buncărul de evacuare, praful fugitiv este controlat la sursă, mai degrabă decât captat după eliberare.

Specificatii tehnice

Opțiuni de configurare

Configuram fiecare ATXL-B in jurul materialului, amestecului de vase si interfetei de tarm. Acționarea șurubului folosește controlul frecvenței variabile pentru modularea debitului de la 20% la 100%, cu monitorizare a cuplului care ajustează automat viteza de avans atunci când densitatea în vrac se schimbă între materiale ușoare, cum ar fi cenușa zburătoare și clincherul mai greu.

• Protecție la uzură: zburătoare cu suprafață dură la duritate Brinell de 600 sau segmente de uzură din carbură de crom înșurubate pentru materiale abrazive precum cocsul de pet, calcar sau concentratul de minereu de fier.
• Filtrarea prafului: Saci integrat cu jet de impulsuri cu curățare inversă a aerului, captare în trei trepte la admisia șurubului, jgheab de transfer al brațului și buncăr de descărcare; Eficiență de 99,95% pentru particule de peste 1 micron.
• Transmisia puterii: sistem bobină de cablu sau feston, cu conexiune generator standby disponibilă.
• Interfata de control: monitorizare de la distanță pentru urmărirea productivității și alerte de întreținere predictivă; console de operare la distanță disponibile opțional.
• Pachetul de mediu: Acoperire epoxidică de calitate marină (minim 300 microni DFT), elemente de fixare placate cu zinc-nichel, carcase electrice IP65 pentru expunerea la apă sărată.

Aplicația se potrivește peste terminalele uscate în vrac

Configurația mobilă șină se potrivește terminalelor care trebuie să deservească mai multe dane cu o singură mașină. Deoarece descărcatorul călătorește pe șinele de andocare, se poate deplasa între pozițiile de descărcare fără costul de capital al infrastructurii fixe la fiecare dană.

Cerințe de instalare și de șantier

Proiectarea fundației șinei este confirmată față de sarcinile și toleranțele ATXL-B. Sistemul de boghiu de sprijin în patru puncte distribuie greutatea pe șină, iar clemele șinei se cuplează automat când viteza vântului depășește 18 m/s.

• Ecartamentul șinei: 6.000–8.000 mm.
• Capacitate de încărcare a fundației: minim 30 de tone pe roată.
• Dreptatea șinei: ±3 mm peste 10 m lungime; gradient maxim 0,5%.
• Performanța vântului: operațional până la 25 m/s; designul depozitat rezistă la 55 m/s.
• Utilitati: 400–690 V, 50/60 Hz alimentare trifazată; bobina de cablu sau feston pentru transmiterea puterii.

Controlul calității și testarea de acceptare

Fiecare ATXL-B este supus unui test de acceptare din fabrică înainte de livrare la capacitate de 100%. Punerea în funcțiune la fața locului include un test de funcționare continuă de 8 ore, iar testarea anuală a sarcinii la 110% din capacitatea nominală este acceptată pentru cerințele societății de clasificare.

Validarea controlului prafului urmează Metoda 5 EPA pentru sursele staționare, cu valorile atinse verificate la 100% capacitatea plăcii de identificare folosind material reprezentativ pe o perioadă de eșantionare continuă de 4 ore. Validarea terților este disponibilă.

AOTUO deține peste 100 de brevete de invenție, utilitate și aspect și drepturi de autor pentru software și este unitatea de redactare responsabilă pentru standardul industrial JC/T 2575 „Bulk Cement Spiral Unloader”. Atelierul nostru de producție acoperă 14.000 m² cu echipamente de testare avansate și funcționăm în baza certificatelor de sistem de management al calității, mediului și sănătății și siguranței în muncă.

Întreținere și service

Grosimea șuruburilor este inspectată la fiecare 500 de ore de funcționare, uzura plăcii de căptușeală măsurată la intervale de 1.000 de ore. Pentru manipularea cimentului, înlocuirea șuruburilor are loc de obicei la 4.000–6.000 de ore; materiale abrazive precum cocsul de pet sau calcarul dublează frecvența de inspecție. Toate componentele de uzură pot fi înlocuite pe teren fără a îndepărta ansamblul șurubului.

Saciul cu jet de impulsuri folosește monitorizarea presiunii diferențiale pentru a declanșa cicluri automate de curățare atunci când rezistența depășește 1.200 de pascali. Rețeaua noastră de servicii oferă ținte de soluții de 1 oră și 6 ore, cu personal de instalare, post-vânzare, operare și întreținere care sprijină proiectele de-a lungul traseului Belt and Road.

Informații pe care le folosim pentru a vă configura soluția

Pentru a pregăti o configurație și o ofertă pentru ATXL-B, avem nevoie de următoarele intrări de proiect. Acestea determină capacitatea, pachetul de uzură, domeniul de aplicare al controlului prafului și designul interfeței.

• Material: tipul, densitatea în vrac, conținutul de umiditate, unghiul de repaus, distribuția dimensiunii particulelor, temperatură și abrazivitatea.
• Amestec de vase: Gama DWT, dimensiunile trapei, intervalul de bord liber și debitul anual estimat.
• Dispunerea danei: ecartamentul șinei, lungimea șinei, numărul de poziții de descărcare, panta și capacitatea de încărcare a fundației.
• Interfață țărm: capacitatea transportorului de recepție, înălțimea buncărului de descărcare, tensiunea și frecvența sursei de alimentare.
• Limite de mediu: ținta de emisie de praf, limita de zgomot și reglementările locale aplicabile.
• Domeniul de aplicare al automatizării: interfața de control necesară, monitorizarea de la distanță, certificarea operatorului și strategia de piese de schimb.

Echipamente aferente din gama noastră

Pentru proiectele care au nevoie de o configurație diferită de mobilitate sau capacitate, producem și 1000-70000 DWT 200-1500t/h Descărcător mobil cu șurub pentru anvelope iar cel 600-15000 DWT 100-500t/h Descărcător de nave cu șurub fix . Pentru terminalele de cărbune și clincher, gama noastră ecologică de descărcare cu șurub acoperă capacități mai mari și vase de dimensiuni mai mari.

Întrebări frecvente

Care este intervalul de capacitate al dispozitivului de descărcare a navei cu șuruburi și șine ATXL-B?

ATXL-B este evaluat de la 200 la 1.500 t/h pe baza densității în vrac a cimentului de 1,2–1,5 t/m³. Debitul real variază în funcție de unghiul de repaus al materialului, nivelul de umiditate și distribuția dimensiunii particulelor. Confirmăm punctul de lucru în timpul configurării.

La ce dimensiuni de nave poate servi acest descărcator?

Configurația standard acoperă 1.000 până la 70.000 DWT, de la nave de marfă mici de coastă până la vrachierele din clasa Panamax. Geometria brațului articulat se potrivește cu dimensiunile trapei și cu gama de bord liber al navelor din comerțul dumneavoastră.

Cum se controlează praful în timpul descărcarii?

Folosim un sistem de captare în trei etape: primar la mantaua de admisie cu șurub, secundar la jgheabul de transfer de la braț la braț vertical și terțiar la buncărul de descărcare. Fiecare treaptă se conectează la o cameră centrală de saci cu jet de impulsuri cu curățare inversă a aerului, menținând emisia la sau sub 10 mg/m³ la ieșirea coșului.

Ce intervale de întreținere se aplică ansamblului șurubului?

Grosimea șuruburilor este inspectată la fiecare 500 de ore de funcționare, iar uzura plăcii de căptușeală este măsurată la intervale de 1.000 de ore. Pentru ciment, înlocuirea zborului are loc de obicei la 4.000-6.000 de ore. Materialele abrazive dublează frecvența de inspecție. Toate piesele de uzură pot fi înlocuite pe teren.

Ce sursă de alimentare necesită descărcatorul?

ATXL-B funcționează cu alimentare trifazată de 400–690 V, 50/60 Hz, cu o putere instalată a motorului de 250–400 kW, în funcție de configurația capacității. Puterea este transmisă printr-un sistem de bobină de cablu sau feston și este disponibilă o conexiune a generatorului de așteptare.

Descărcătorul poate manipula alte materiale decât ciment?

Da. Cu componente de uzură adecvate și geometrie șuruburilor, ATXL-B tratează clincher, cărbune, cereale, cenușă zburătoare, concentrate minerale și alte materiale vrac uscate cu curgere liberă. Specificăm pachetul de uzură și setările de transmisie pe baza proprietăților materialului pe care le furnizați.
