500-200000 DWT 200-3000t/h șină mobil șurub cărbune nave de descărcare

AOTUO Rail Mobile Screw Coal Ship Deloader: Poziționarea produsului

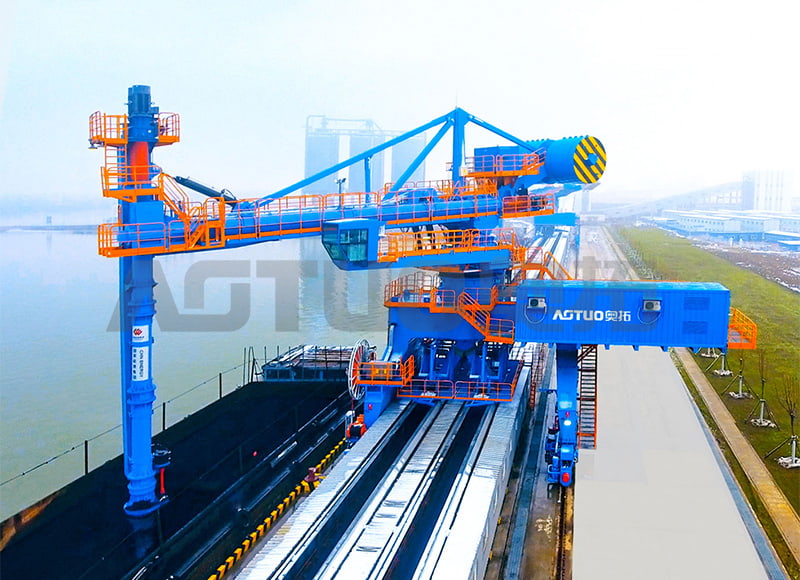

Această mașină de descărcare a cărbunelui cu șurub pe șină este o mașină de descărcare continuă, complet închisă. AOTUO a dezvoltat și aplicat prima unitate la un sistem de transport de cărbune din centrala electrică din China în 2018. Mașina folosește un boghiu montat pe șină pentru a se deplasa între dane, un turn rotativ pentru poziționare orizontală și un braț vertical cu șurub pentru a alimenta cărbune în transportorul cu șurub orizontal și apoi în sistemul de transport de la mal.

Designul vizează manipularea cărbunelui în care contează controlul prafului, disponibilitatea ridicată și costul redus al energiei pe tonă. Calea de transport cu șurub este închisă de la admisie la refulare, astfel încât cărbunele nu este scăpat prin aer liber. Configurația montată pe șină permite unei mașini să deservească mai multe dane, ceea ce se potrivește terminalelor cu dimensiunile navelor în schimbare și alocarea danelor.

Specificații tehnice și limite de exploatare

Capacitatea este calculată pe densitatea în vrac a cărbunelui de 0,8 până la 1,1 t/m³. Debitul real depinde de tipul de cărbune, umiditate, unghiul de repaus și geometria calei. Tabelul de mai jos rezumă principalii parametri pe care îi confirmăm în etapa de propunere.

Caracteristici de proiectare pentru manipularea cărbunelui

Cărbunele este abraziv și transportă adesea gangă și impurități dure. AOTUO aplică un strat de aliaj ultrarezistent la uzură pe piesele de admisie și de uzură inferioară, cu duritate de până la 75 HRC. Acest lucru prelungește durata de viață a recuperatorului și menține mașina productivă în serviciul cu cărbune cu uzură ridicată.

• Surub ranforsat: raport pas/diametru de 1,2, placare cu carbură de crom (550-600 Brinell) pe marginile de zbor și plăcile de căptușeală; acoperire opțională cu carbură de tungsten pentru cărbune cu HGI sub 40.
• Capacitate mare de bulgări: intrarea de admisie conică și secțiunea bară grizzly mânuiesc cărbunele de până la 400 mm și previn blocarea supradimensionată.
• Unitate de frecvență variabilă: Intervalul de viteză principal al șurubului 40-120 RPM, modularea debitului de la 20 la 100% capacitate.
• Colectarea prafului: sistem de transport închis cu suprimare a prafului de ceață uscată și parascântei; emisie de praf controlată la 10 mg/m³.
• Mobilitate feroviară: boghiu de sprijin în patru puncte, timp de transfer între dane 5-8 minute, lungimea liniei de obicei 200-600 m.

Aplicația se potrivește peste terminalele de cărbune

Descărcătorul de cărbune cu șurub și feroviar se potrivește terminalelor de export de cărbune, danelor de primire a cărbunelui din centralele electrice, terminalelor de cărbune cu mai multe dane, șantierelor de materii prime a fabricilor siderurgice și terminalelor de combustibil pentru cazane industriale. Se ocupă de cărbune bituminos, cărbune subbituminos și lignit în limitele de umiditate și temperatură stabilite.

Pentru terminalele care manipulează și ciment, clincher sau cereale, AOTUO furnizează echipamente aferente, cum ar fi 1000-70000 DWT 200-1500t/h Descărcător mobil cu șurub pe șină iar cel 300-1500t/h 800-50000DWT Feroviar de încărcare mobil navă pentru încărcarea materialelor în vrac . Echipamentele auxiliare, inclusiv colectoare de praf, benzi transportoare și glisiere de aer pot fi integrate în același sistem de transfer.

Integrarea controalelor, automatizării și siguranței

Descărcătorul este livrat cu un sistem de control bazat pe PLC, interfață de monitorizare de la distanță, înregistrarea producției și alerte de întreținere. Șurubul principal este antrenat de un variator de frecvență pentru modularea debitului. Sistemul de control poate fi configurat în jurul interfeței de linie necesară, inclusiv sistemul de transport de la mal și camera de control centrală a terminalului.

Caracteristicile de siguranță pentru serviciul de praf de cărbune includ panouri de ventilație pentru explozie conform NFPA 68, senzori de detectare a scânteilor la admisia șurubului și a buncărului de descărcare cu oprire automată, curele de împământare pentru descărcare statică și componente electrice protejate împotriva aprinderii prafului (Clasa II, Divizia 2). Monitorizarea metanului este disponibilă pentru cărbunele cu materie volatilă peste 35%.

Instalare, punere în funcțiune și recepție

Cerințele pentru fundația șinei includ ecartamentul șinei 6000-8000 mm, capacitatea de încărcare a fundației de 35 de tone pe roată, toleranța de dreptate a șinei ±3 mm pe 10 m și gradient maxim de 0,3%. Alimentarea este de 6600 V sau 690 V, 50/60 Hz, trifazată, cu bobină de cablu sau sistem feston de-a lungul căii.

Testarea de acceptare din fabrică se efectuează la 100% din capacitate cu material simulat de cărbune. Punerea în funcțiune la fața locului include un test de funcționare continuă de 12 ore cu cărbune real și un test de sarcină la 110% din capacitatea nominală. Formarea operatorilor acoperă siguranța prafului de cărbune, prevenirea exploziilor, controalele brațului, procedurile de urgență și monitorizarea sistemului de praf.

Întreținere și service

Acumularea prafului de cărbune necesită o inspecție săptămânală a sistemului de colectare a prafului și a senzorilor de detectare a scânteilor. Inspecția uzurii șuruburilor este recomandată la fiecare 400 de ore de funcționare pentru cărbunele bituminos și la 300 de ore pentru subbituminos sau lignit. Înlocuirea stratului dur scade de obicei la 3000-4500 de ore, în funcție de abrazibilitatea cărbunelui. Înlocuirea sacului cu filtru de praf se face la fiecare 18-24 de luni.

AOTUO oferă aprovizionare cu piese de schimb, documentație tehnică și asistență de service. Compania operează un sistem global de service cu angajamente de răspuns pentru personalul de instalare, post-vânzare, operare și întreținere.

Informații pe care le folosim pentru a vă configura soluția

Pentru a pregăti o configurație și o ofertă pentru un descărcator de nave pe cărbune cu șurub, avem nevoie de următoarele intrări ale proiectului. Această listă nu este o listă de verificare pentru achiziții; sunt datele de inginerie pe care echipa noastră le folosește pentru a dimensiona mașina și a confirma interfața.

• Gama navei: DWT minim și maxim, dimensiuni tipice ale trapei și înălțimi de bord liber.
• Proprietățile cărbunelui: densitatea în vrac, distribuția mărimii bucăților, conținutul de umiditate, HGI, materie volatilă și temperatură.
• Capacitate tinta: necesar t/h, ore de funcționare pe zi și debit anual.
• Dispunerea danei: numărul de dane care urmează să fie deservite, lungimea căii ferate, ecartamentul și condițiile de fundație.
• Alimentare: tensiune, frecvență și putere instalată disponibilă.
• Interfață țărm: capacitatea transportorului de recepție, lățimea benzii și înălțimea punctului de transfer.
• Limite de mediu: ținta de emisie de praf, limita de zgomot și standardele locale aplicabile.
• Domeniul de aplicare al automatizării: interfață de control centrală, monitorizare de la distanță și cerințe de înregistrare a datelor.

Întrebări frecvente

Care este dimensiunea maximă a cărbunelui pe care o poate gestiona descărcatorul de cărbune cu șurub mobil pe șină?

Configurația standard cu șuruburi se ocupă de cărbune de până la 400 mm, cu 90% depășind un ecran de 400 mm. O secțiune de bară grizzly la admisie previne blocarea șurubului de material supradimensionat de peste 450 mm.

Cum beneficiază designul montat pe șină un terminal de cărbune?

O singură unitate montată pe șină poate deservi 2 până la 5 dane, reducând numărul de echipamente cu 30-50% în comparație cu descărcătoarele fixe. Timpul de transfer între dane este de 5-8 minute, iar lungimea liniei variază de obicei între 200 și 600 m, în funcție de aspectul terminalului.

Ce nivel de emisie de praf atinge descărcatorul?

Sistemul de transport închis și suprimarea prafului de ceață uscată controlează emisia de praf la 10 mg/m³ sau mai puțin la ieșirea coșului, îndeplinind cerințele autorizației de mediu ale terminalelor de cărbune.

Ce conținut de umiditate în cărbune este acceptabil?

Descărcătorul gestionează până la 15% umiditate pentru cărbunele bituminos și până la 25% pentru cărbunele subbituminos. Temperatura cărbunelui poate varia de la ambiantă la 60°C. Materialele cu HGI sub 40 necesită protecție la uzură îmbunătățită.

Cum se calculează capacitatea pentru un anumit proiect?

Valorile capacității se bazează pe cărbune bituminos cu densitate în vrac de 0,85 t/m³, stare de curgere liberă, umiditate sub 8% și distribuția dimensiunii bulgărilor 0-400 mm cu 50% care trec 100 mm. Debitul real variază în funcție de tipul de cărbune, umiditate, unghiul de repaus și geometria calei; factorii de reducere se aplică pentru lignitul cu umiditate ridicată sau cărbunii coezivi.

Ce caracteristici de siguranță abordează riscurile de explozie a prafului de cărbune?

Sistemul de colectare a prafului include panouri de aerisire pentru explozie conform NFPA 68. Senzorii de detectare a scânteilor la admisia șurubului și a buncărului de descărcare declanșează oprirea automată. Curelele de împământare previn descărcarea statică, iar componentele electrice sunt protejate împotriva aprinderii prafului (Clasa II, Diviziunea 2). Monitorizarea oxigenului este opțională pentru cărbunii cu risc ridicat.
